Feature Detection em Reconstrução 3D com SIFT

Como um conjunto de fotografias comuns se transforma em câmeras posicionadas no espaço e, depois, em uma nuvem de pontos 3D? Em Feature Detection em Reconstrução 3D, antes de estimar profundidade, o sistema precisa resolver um problema mais elementar: reconhecer, em imagens distintas, indícios do mesmo ponto físico.

Esse é o papel do feature detection. Ele encontra estruturas locais repetíveis — cantos, detalhes de textura e pequenas regiões distintivas — e as associa a descritores numéricos. A geometria multiview passa a ter correspondências para testar, filtrar e triangular. Sem essa evidência 2D, uma reconstrução por Structure from Motion (SfM) não tem como começar.

Neste artigo, vamos examinar o SIFT, entender como o COLMAP usa features em um pipeline de SfM e interpretar resultados obtidos no conjunto South Building. O notebook acompanha o experimento com a implementação do OpenCV e deixa explícito o limite entre uma visualização didática e uma reprodução completa do algoritmo.

💻

Código do Artigo

Acesse o código-fonte deste artigo gratuitamente.

Informe seu email para acessar o código:

✓ Seu código está pronto!

Abrir no Google Colab →

O que é Feature Detection em Reconstrução 3D?

Uma câmera projeta uma cena tridimensional sobre um plano bidimensional. Para a coordenada homogênea de imagem $\mathbf{u}$ , expressa em pixels, de um ponto 3D homogêneo $\mathbf{X}$ , o modelo de câmera pode ser escrito como

$\mathbf{u} \sim \mathbf{K}[\mathbf{R}\mid\mathbf{t}]\mathbf{X},$

em que $\mathbf{K}$ representa os parâmetros intrínsecos, e $\mathbf{R}$ e $\mathbf{t}$ descrevem a pose da câmera. Uma única imagem informa a direção do raio projetivo, mas não a distância até o ponto. A profundidade aparece quando observações compatíveis são combinadas em mais de uma vista.

Isso exige uma cadeia de inferências, não uma única operação:

Detectar features repetíveis em cada fotografia.
Descrever e casar essas features entre pares de imagens.
Verificar geometricamente as correspondências, removendo associações acidentais.
Estimar poses, triangular pontos e otimizar o conjunto por bundle adjustment.

O COLMAP organiza precisamente esse fluxo com feature_extractor, matchers e mapper. A geometria que aparece no fim depende tanto da qualidade da captura quanto da qualidade das correspondências iniciais. Para aprofundar os termos de rotação, translação e projeção, vale consultar este guia de matemática para visão computacional.

O que diferencia um keypoint de um descritor?

Um keypoint é uma localização com atributos geométricos locais: posição na imagem, escala e, em muitos detectores, orientação. Um descritor é a representação numérica da vizinhança desse ponto. São papéis diferentes e complementares: o primeiro indica onde procurar; o segundo permite comparar a aparência local entre imagens.

Uma parede lisa e uma área de céu são pouco informativas porque muitos pixels ali se parecem entre si. Já uma esquina de janela, uma junção de tijolos ou uma ornamentação apresentam mudanças de intensidade em mais de uma direção. Essas estruturas costumam ser localizáveis e discriminativas o suficiente para sobreviver à mudança moderada de ponto de vista.

Há uma ressalva importante: um grande número de keypoints não garante uma boa reconstrução. As features precisam ser repetíveis, seus descritores precisam ser compatíveis e as correspondências ainda devem satisfazer a geometria entre as câmeras. O detector fornece candidatos; ele não cria pontos 3D sozinho.

Por que SIFT continua relevante?

O Scale-Invariant Feature Transform (SIFT), proposto por David Lowe, foi projetado para detectar estruturas locais em múltiplas escalas e atribuir-lhes uma orientação dominante. Seu descritor tradicional tem 128 componentes, formados por histogramas de orientação de gradientes em uma região ao redor do keypoint. A formulação completa está no artigo original.

O processo começa no espaço de escalas. Para uma imagem $I(x,y)$ , aplicam-se filtros gaussianos com diferentes valores de $\sigma$ :

$L(x,y,\sigma) = G(x,y,\sigma) \ast I(x,y).$

Em seguida, a Diferença de Gaussianas (Difference of Gaussians, DoG) oferece uma aproximação eficiente da resposta do Laplaciano da Gaussiana normalizado pela escala:

$D(x,y,\sigma)=L(x,y,k\sigma)-L(x,y,\sigma).$

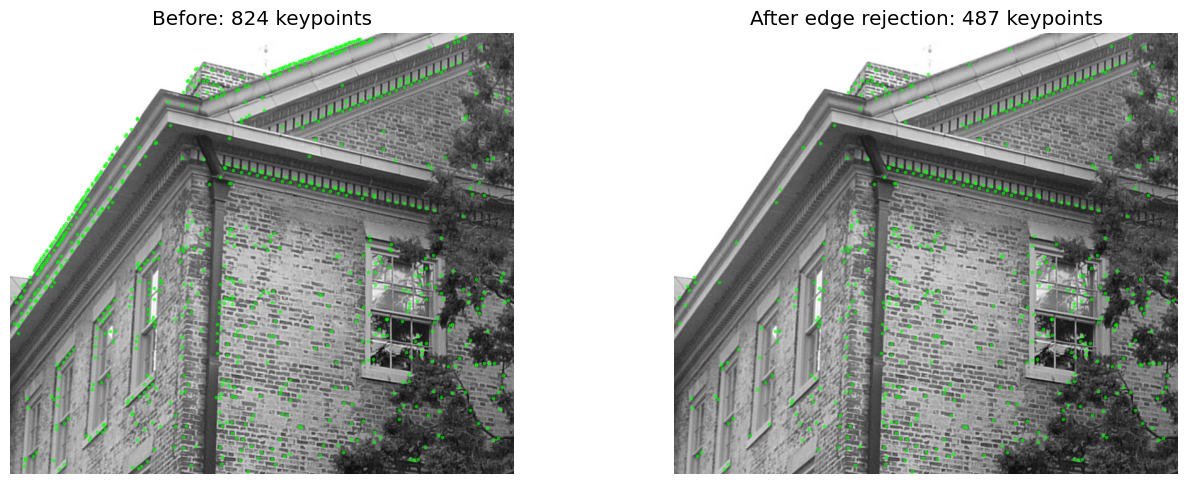

Os extremos locais no volume posição–escala são candidatos a keypoints. A versão completa do SIFT refina suas posições, rejeita respostas mal localizadas em bordas, atribui uma ou mais orientações e monta descritores com normalizações e interpolação. Essa sequência é o motivo pelo qual SIFT resiste melhor que uma comparação direta de pixels a mudanças de escala, rotação e iluminação moderada.

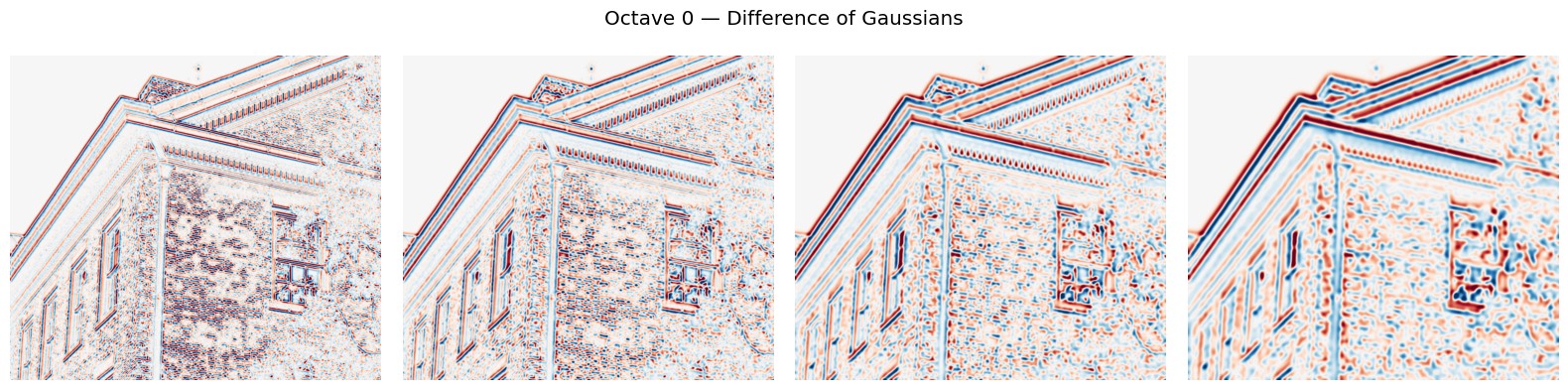

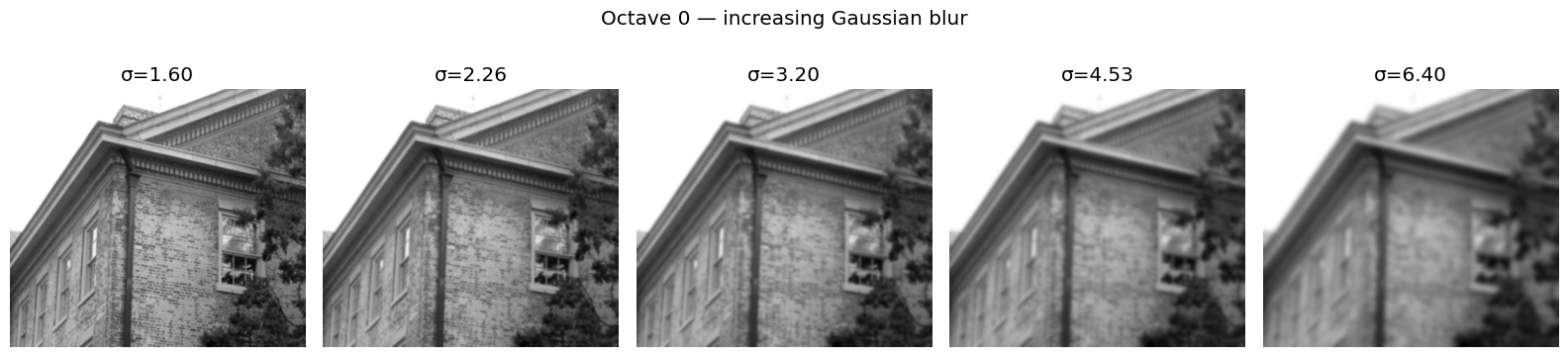

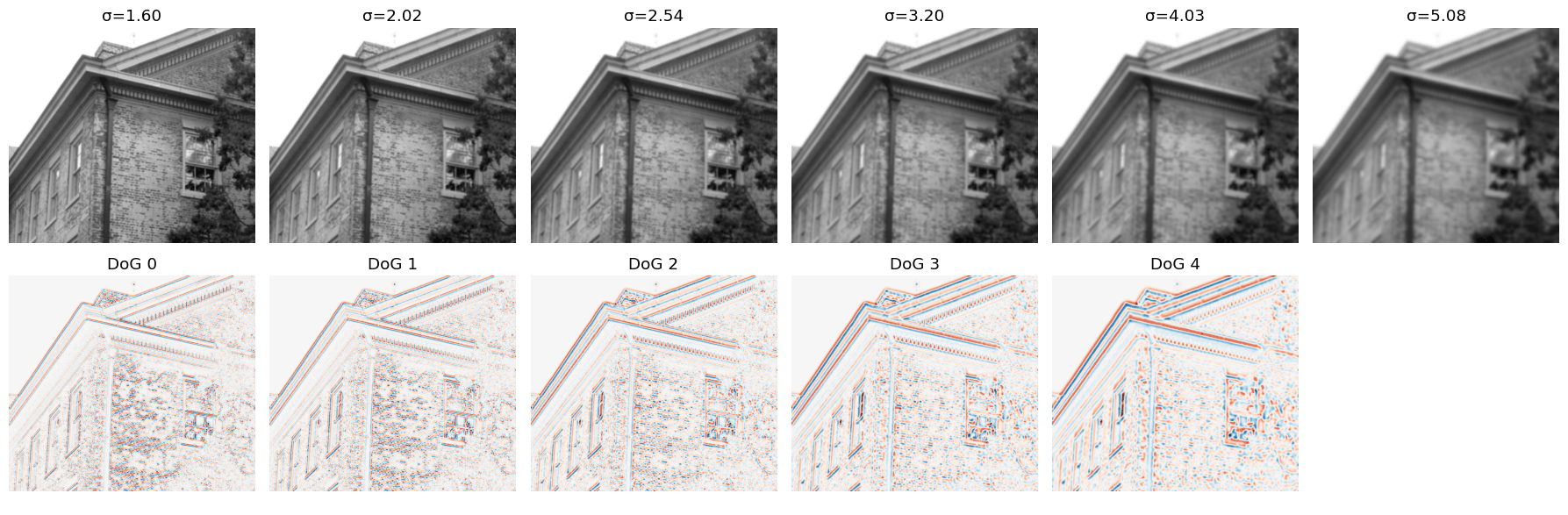

Seis níveis gaussianos e cinco imagens DoG no mesmo recorte do South Building, mostrando estruturas locais em escalas distintas

Espaço de escalas e Diferença de Gaussianas no recorte usado no notebook. A figura ilustra o princípio; a extração de features do experimento é feita pelo SIFT do OpenCV.

O que o experimento mostra na prática?

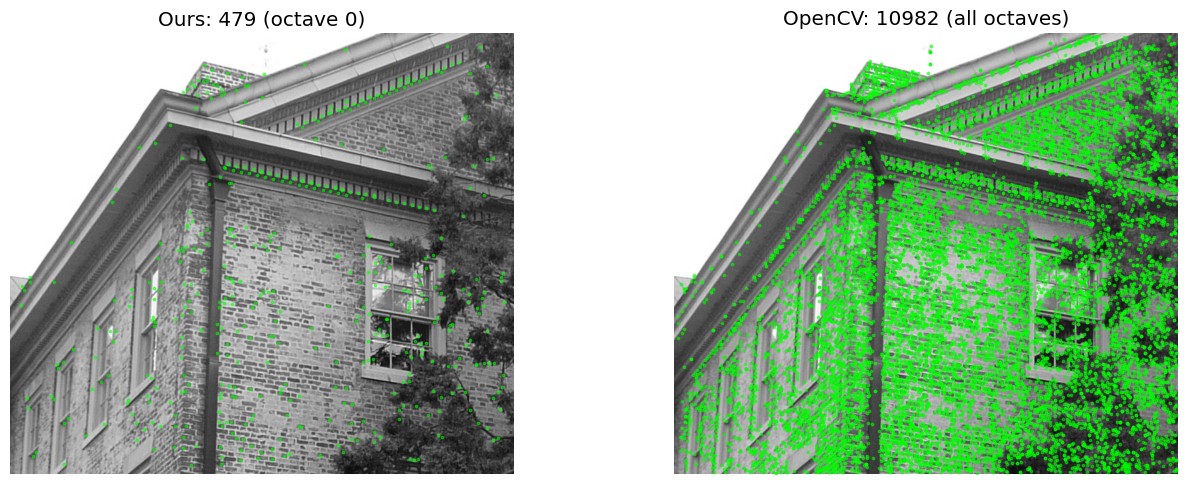

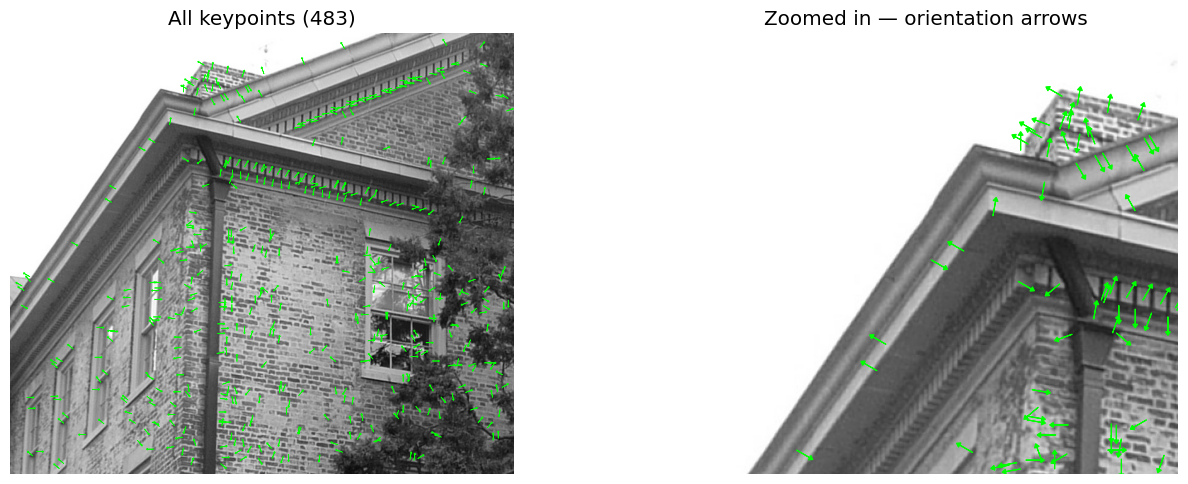

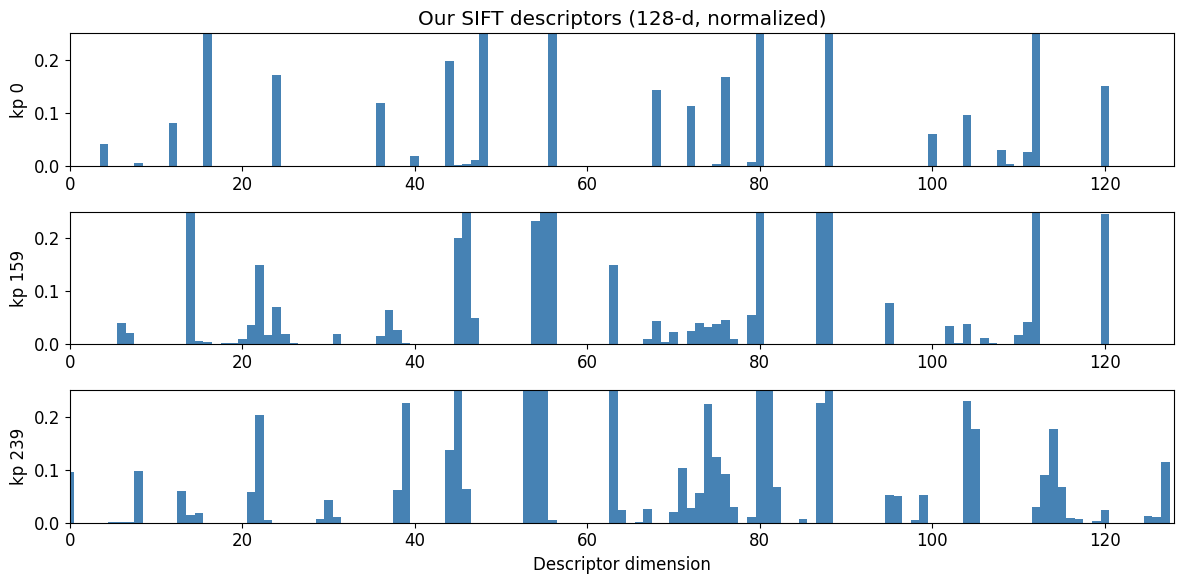

O notebook utiliza cv2.SIFT_create() no mesmo recorte arquitetônico do South Building. Na execução registrada com Python 3.12.3 e OpenCV 4.11.0, o detector encontrou 10.982 keypoints e produziu uma matriz de descritores com formato (10.982, 128), em float32. Cada círculo abaixo representa posição e escala; a marca radial indica a orientação atribuída ao keypoint.

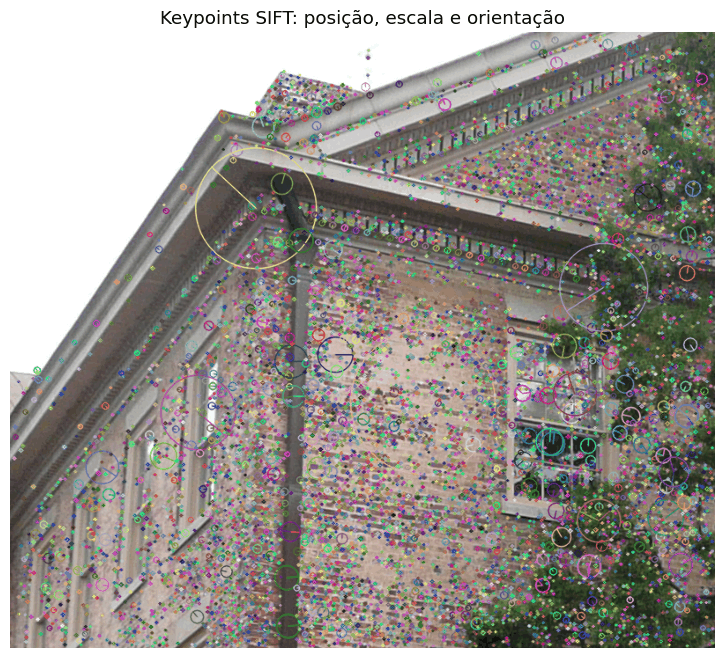

Keypoints SIFT sobre detalhes arquitetônicos do South Building, com círculos de escala e marcas de orientação

Os keypoints se concentram em tijolos, molduras e janelas: regiões que oferecem padrões locais repetíveis.

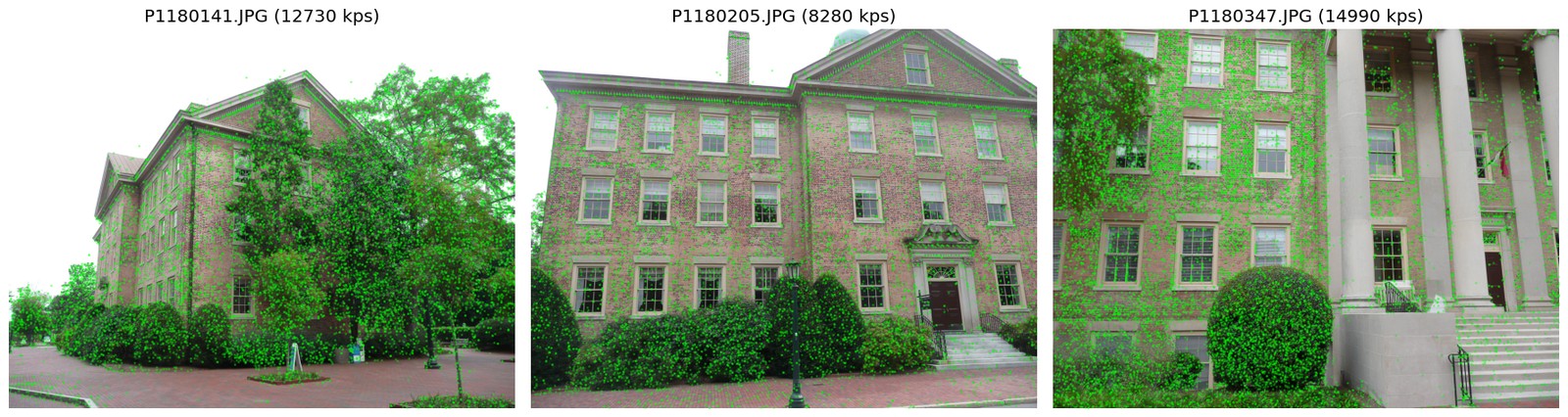

Essa contagem pertence ao recorte e à versão do OpenCV usadas no notebook; ela não deve ser confundida com uma propriedade universal do dataset. Em uma execução separada do COLMAP sobre as 128 fotografias do South Building, a média observada foi de 11.148 features por imagem, com mediana de 11.508. O número varia naturalmente com resolução, configuração de extração e conteúdo de cada vista.

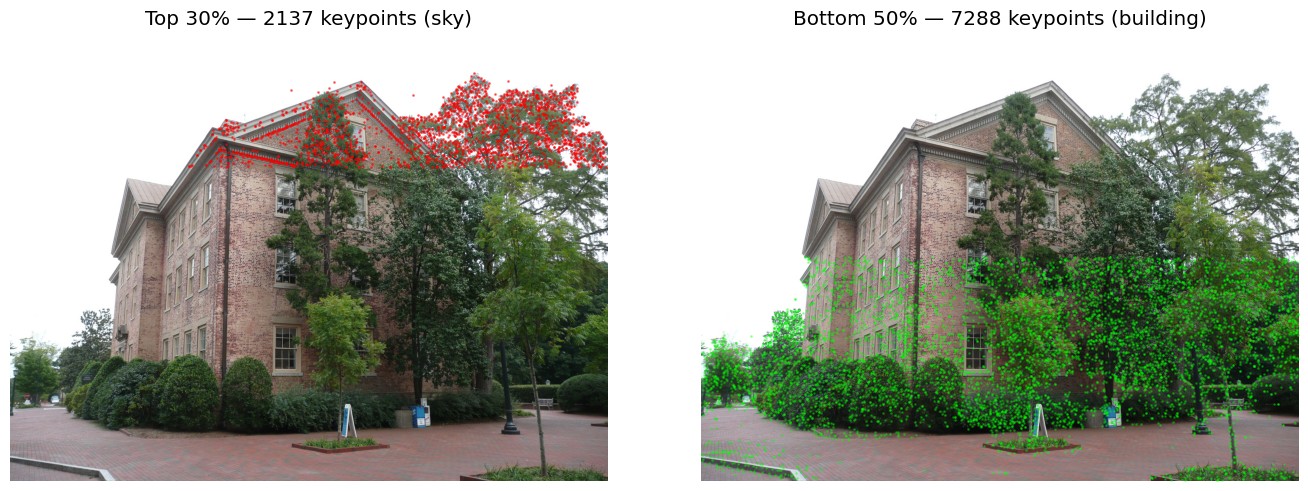

O contraste entre regiões também importa. Em duas faixas de mesma área, o terço superior concentrou 2.023 keypoints, enquanto o terço inferior concentrou 4.579 — uma razão de 2,26. Esse diagnóstico espacial não mede, sozinho, a qualidade das correspondências; ele apenas mostra que a textura arquitetônica oferece mais candidatos do que regiões visualmente homogêneas.

Como os descritores viram correspondências confiáveis?

Depois da extração, o sistema compara descritores entre imagens. Uma distância pequena entre dois vetores de 128 dimensões é uma hipótese, não uma confirmação de que ambos representam o mesmo ponto do mundo. Fachadas com janelas repetidas, reflexos e objetos móveis produzem falsas correspondências plausíveis.

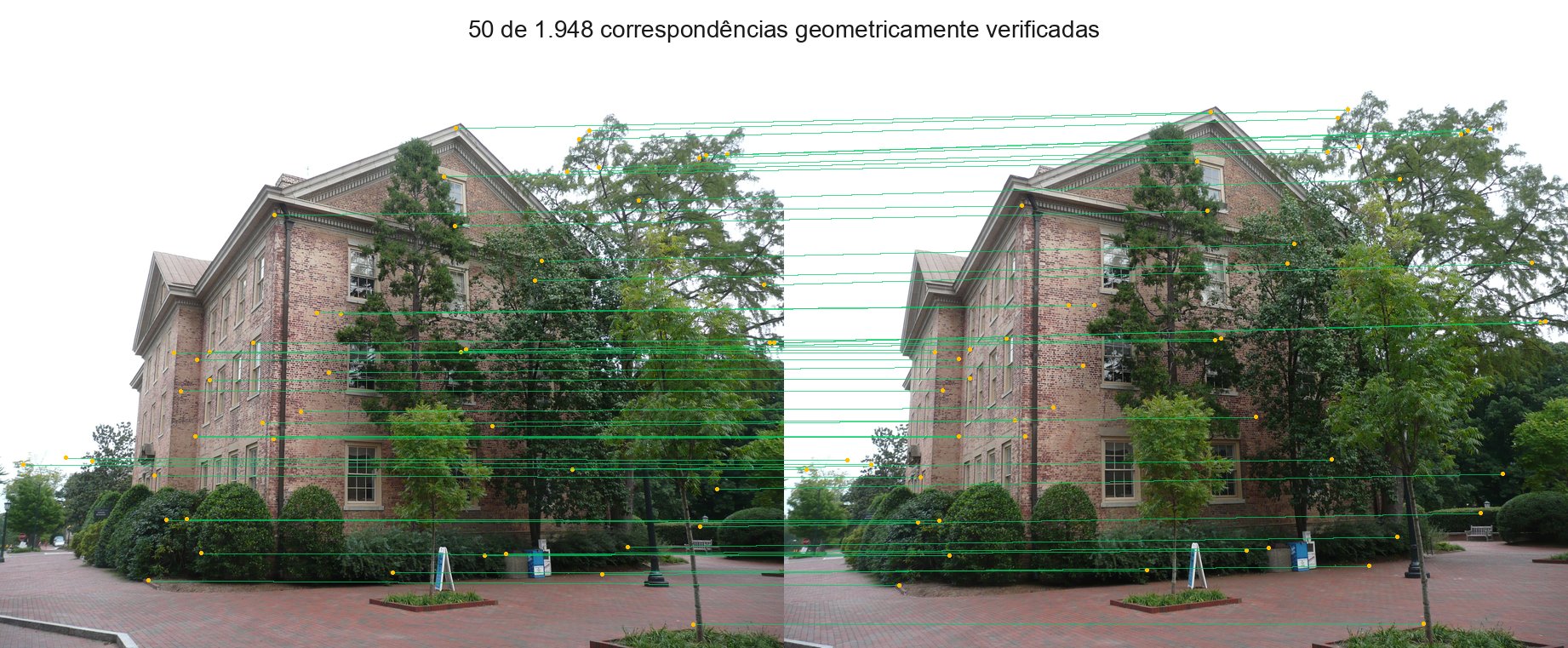

Cinquenta correspondências geometricamente verificadas entre duas fotografias consecutivas do South Building, ligando os mesmos detalhes arquitetônicos

Amostra de 50 entre 1.948 inliers registrados para o par P1180141–P1180142 no experimento COLMAP. Os pontos amarelos marcam os keypoints e as linhas verdes conectam as observações correspondentes.

Por isso, o pipeline inclui verificação geométrica. Para duas vistas calibradas, definimos as coordenadas homogêneas normalizadas $\mathbf{x}_i=\mathbf{K}_i^{-1}\mathbf{u}_i$ . Correspondências válidas obedecem à relação epipolar expressa pela matriz essencial $\mathbf{E}$ :

$\mathbf{x}_2^\top\mathbf{E}\mathbf{x}_1=0.$

Em coordenadas de pixel, a relação equivalente usa a matriz fundamental $\mathbf{F}=\mathbf{K}_2^{-\top}\mathbf{E}\mathbf{K}_1^{-1}$ . Métodos robustos como RANSAC estimam esse modelo enquanto descartam outliers. Só então as correspondências servem para recuperar poses e triangular pontos 3D.

No experimento completo com COLMAP 4.1.0, o exhaustive_matcher processou os 8.128 pares possíveis entre 128 imagens. Desses pares, 2.610 produziram uma geometria de duas vistas com inliers verificados; o menor conjunto válido observado tinha 15 inliers. A distinção é fundamental: processar um par não significa que ele tenha correspondências úteis. A conectividade média foi de 40,8 imagens por fotografia, e nenhuma imagem ficou isolada. Esse encadeamento entre extração, matching e mapeamento corresponde ao pipeline documentado pelo COLMAP e ao sistema incremental descrito por Schönberger e Frahm.

Com essas restrições, o mapper registrou 128 de 128 imagens em um único modelo esparso e triangulou 84.956 pontos 3D. O erro médio de reprojeção registrado foi 0,61 pixel. É um diagnóstico encorajador para esse conjunto e essa configuração, mas não uma regra universal de “boa calibração”: distribuição de erros, cobertura da cena e finalidade da reconstrução precisam ser analisadas em conjunto.

Onde o pipeline tende a falhar?

O comportamento do detector aponta os limites do SfM clássico. Céu, paredes sem textura e superfícies transparentes oferecem pouca evidência local. Foliagem pode mudar entre fotografias; janelas e metais introduzem reflexos que violam a hipótese de aparência consistente. Padrões repetitivos, como várias janelas parecidas, aumentam a ambiguidade do casamento.

Essas limitações ajudam a interpretar resultados de modelos mais recentes. Técnicas como Gaussian Splatting e NeRF modelam a aparência de uma cena de maneiras diferentes. Em seus pipelines convencionais, porém, elas recebem poses de câmera confiáveis ou incorporam um procedimento equivalente para estimá-las. O SfM continua sendo uma das formas mais estabelecidas de fornecer essa base geométrica.

O que este notebook implementa — e o que ele não implementa?

O notebook público foi deliberadamente ajustado para não induzir uma equivalência incorreta. Ele usa a implementação SIFT do OpenCV para gerar keypoints e descritores; as células de espaço de escalas e DoG explicam a intuição matemática, mas não pretendem reproduzir integralmente o algoritmo de Lowe nem o extrator do COLMAP.

Essa separação torna o material mais útil. Você pode estudar as estruturas matemáticas que justificam o detector e, ao mesmo tempo, trabalhar com uma implementação testada para observar resultados reais. Para experimentos de SfM em produção, a recomendação é usar bibliotecas consolidadas e validar os outputs do pipeline completo, em vez de transformar uma implementação didática em dependência operacional.

Takeaways

Feature detection é a porta de entrada da reconstrução 3D. Ele oferece observações locais para o casamento entre imagens; sem correspondências confiáveis, não há triangulação robusta.
Keypoint e descritor têm funções distintas. Um localiza uma estrutura; o outro permite compará-la em outra vista.
SIFT busca estabilidade em escala e orientação. Espaço de escalas, DoG, refinamento e histogramas de gradiente trabalham juntos para isso.
Resultados precisam de contexto. A contagem de features e o erro de reprojeção descrevem um experimento específico, não um limiar universal de qualidade.
O pipeline não termina no detector. Casamento, verificação geométrica, estimação de pose e bundle adjustment são necessários para converter evidência 2D em estrutura 3D.
